产品概述

      GYX系列工频验电信号发生器是本公司*DF信号发生器的基础上研制的高科技产品。本系列产品能可靠替代验电器在有电设备上进行试验。从根本上解决了在全部停电场合,验电器无法验证的安全隐患。

      GYX系列工频验电信号发生器采用微电脑电子技术,输出50HZ纯正弦波验电信号且输出信号能量稳定、动态功耗低、结构轻巧是作业人员理想的防身产品。说明:本公司研制的GYX-SG系列工频验电信号发生器与SG系列工频交流验电器在制造工艺、技术参数诸方面都进行了严格的匹配,因此,具有极高的安全可靠性。GYX—D系列工频验电信号发生器为通用型,适用于任何型号的电容型验电器,能对验电器电路进行定性的有效判断,但不能代替起动电压测试。

产品性能

  1. 设计、制造与检验标准

     Q/SWTC1—2009《GYX系列工频验电信号发生器》

     DL740—2000《电容型验电器》

  2. 使用环境条件

      环境温度:-25℃~+55℃

      相对湿度:≯90%

      使用场合:户内与户外无雨雪天气

 3. 主要技术参数

序号

产品型号

使用电压

响应时间

动态功耗

流经人体最大电流

输出频率

输出波形

1

GYX0.4-SG

0.4

≯1

≯0.5

≯1

50±1

正弦波

2

GYX10-SG

10

≯1

≯0.8

≯2

50±1

正弦波

3

GYX20-SG

20

≯1

≯1

≯3

50±1

正弦波

4

GYX35-SG

35

≯1

≯1.5

≯5

50±1

正弦波

5

GYX66-SG

66

≯1

≯2

≯7

50±1

正弦波

6

GYX110-SG

110

≯1

≯3

≯10

50±1

正弦波

7

GYX220-SG

220

≯1

≯4

≯20

50±1

正弦波

产品功能特点
(1)凡经GYX-SG系列发生器检测合格的验电器,其起动电压保证在标准范围内,反之超过40%范围时,本发生器拒绝起动。
(2)GYX-SG系列发生器能可靠替代验电器在有电设备上进行试验,真正解决了在全部停电场合验电器无法试验的安全隐患。
(3)GYX-SG系列发生器采用单片机微电子技术,能输出精准的50HZ/秒纯正弦波信号,信号输出能量稳定、可靠,不受电源电压波动的影响。
(4)GYX-SG系列发生器设有欠压闭锁保护,当电源消耗至无法保证稳定能量输出时,电路自动闭锁,信号输出回路被切断,同时点亮欠压指示灯。
(5)GYX-SG序列发生器在进行验电检测时,不受外界干扰电场的影响。
(6)GYX-SG系列发生器在正常使用条件下,电池使用寿命不低于1年,操作次数不低于10000次。
(7)GYX-SG系列发生器结构精致、小巧是一种便于现场操作的携带式检测仪器。
(8)GYX-SG系列发生器采用全绝缘导入腔信号传递结构,操作人员与高压信号端处于完全绝缘隔离状态。
使用方法及注意事项
 1、为保证安全,发生器应存放在空气流通、环境干燥的箱体内。
 2、请选用与被检验电器型号、电压匹配的发生器进行检测工作。
 3、使用前应先检查发生器的外表与各部位是否完好,若发现发生器的外壳有破损或功能出现异常时,请勿继续使用,应另换完好的发生器进行检测。
 4、检测前应按正常操作要求,先将被检验电器拉伸定位后,操作人员手握发生器裸手按压电源开关,此时,工作指示灯点亮(红色)表明已有检测信号输出,此时可按正常操作方法将验电器插入发生器的导入腔内。
 5、当被检验电器发出声光报警指示时,该验电器即为合格,可进入下一步的正常验电操作顺序。反之,该验电器不准使用,须更换合格验电器再行检测通过后使用。
 6、严禁使用高电压等级的发生器对低电压等级验电器进行检测,并不得以此作为判定依据。
 7、为确保发生器性能的完好性,发生器必须每年进行一次预防性试验。预防性试验项目、试验标准及试验方法请遵照GYX系列工频验电信号发生器试验标准(试行版)进行。
 8、发生器的使用寿命为三年,三年后仍须继续使用时,须经制造部门进行全项目性能检测通过后再行使用。发生器的最长使用寿命原则上不超过5年。

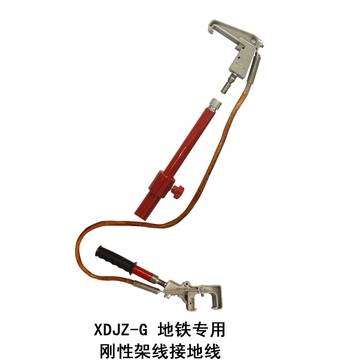

XDJZ-G 地铁专用钢性架线接地线   1500V直流接地线(刚性)

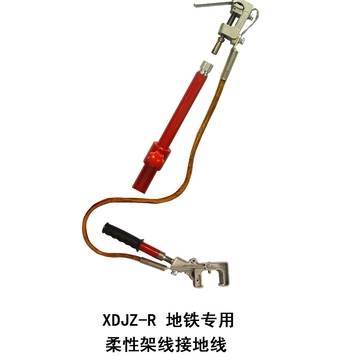

XDJZ-R 地铁专用柔性架线接地线     1500V直流接地线(柔性)
