概述
绝缘油介损测试仪,在电力设备绝缘预防性试验中，要求对电力设备的绝缘油参数进行定期测量。绝缘油介质损耗及电阻率的测量是其中重要的一项，长期以来，大都采用电桥法测量，操作繁琐，测量精度受到很多因素影响，从而导致测量误差大。随着电子技术的飞速发展及电力行业对体积小、重量轻、操作方便、测量迅速、精度高的测量仪器要求，我公司参考国内外相关仪器研制的TE5654系列绝缘油介质损耗因数及直流电阻率测试仪。绝缘油介损测试仪该仪器根据GB5654-2007及相关标准设计制造，采用微机控制，使用方便，测量精度高，测试效率高，极大地减少人员劳动强度。
结构特点及功能简介

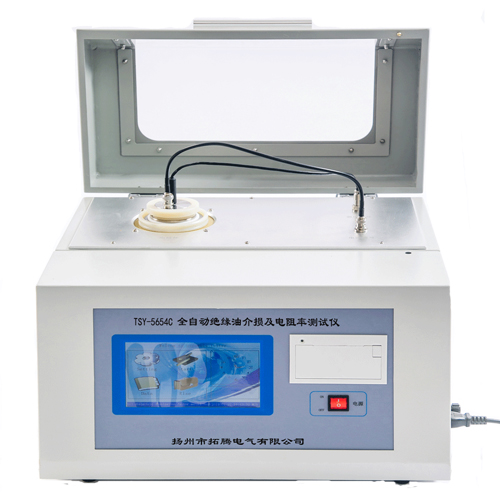

◆本仪器结构为集油杯、加热、控温、调压(自动放油仅TSY5654C+)功能为一体。
◆采用大屏幕彩色液晶显示，汉字热敏打印，汉字菜单，操作简单。
◆空杯自动校准。
◆具有过压、过流、限温保护功能。
◆高频感应加热电极杯、短时均匀加热。
◆通过置于测量电极杯内的探头直接测量温度。
◆内含正弦波发生器，数字调压产生标准50Hz大功率测试电源。
绝缘油介损测试仪主要技术指标
◆测试电压范围：200～2000VAC 50Hz 200～500VDC
◆测试温度范围：50℃～99℃
◆tanδ可测范围：4.0～1×10-6
◆测 量 精 度：±（示值×0.5%+0.0001）
◆相对介电常数：±（示值×0.5%+0.1）
◆电阻率分辨率：0.001MΩ·m
Ø电阻率测量范围：2.5M～100T
◆功 率：500W
◆电 源 电 压：AC220V±22V
◆外 形 尺 寸：470×430×380
使用条件
◆环境温度 ： 0℃ ~ +40℃
◆相对湿度 ： ≤75%RH
本标准规定了在试验温度下液体绝缘材料的介质损耗因数、相对电容率和直流电阻率的测量方法。
本标准主要是对未使用过的液体做参考性试验,但也适用于在运行中的变压器、电缆和其他电工设备中的液体。然而,本标准只适用于单相液体,当做例行测量时可以采用简化方法和附录C所述的方法。
对于非碳氢化合物绝缘液体,则要求采用其他清洗方法。
