金属验电针选择：

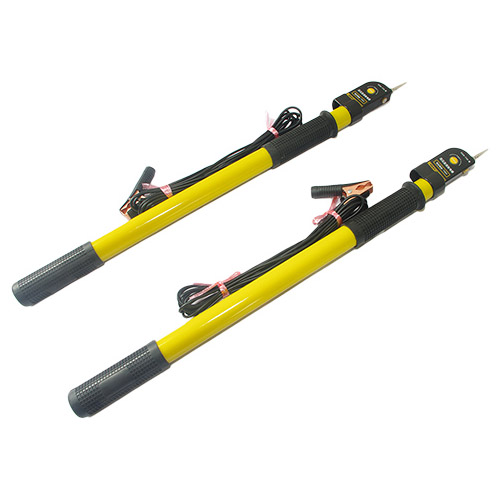

                       针式750V           针式1500V

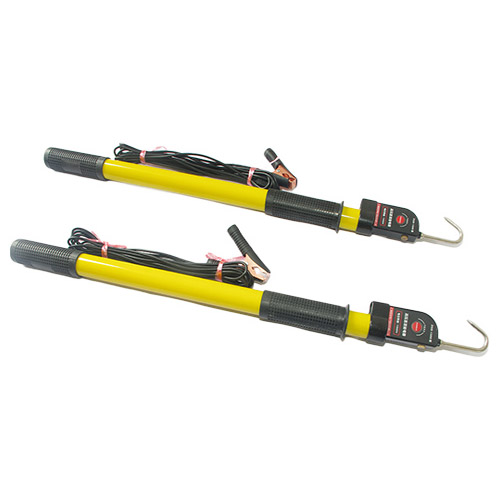

                       钩式750V           钩式1500V

直流验电器校验：

                         直流验电器启动电压试验装置

ZGD-750型750V高压直流验电器 ZGD-1500型1500V高压直流验电器

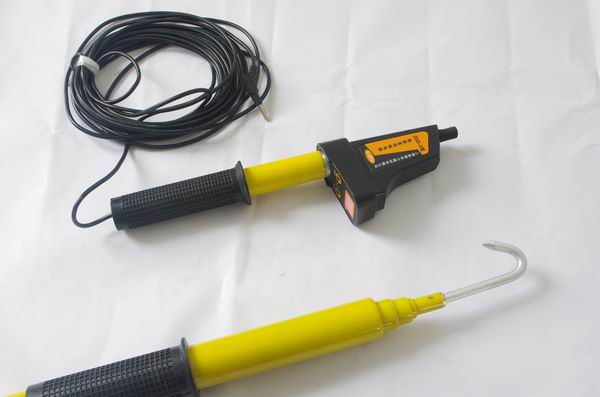

金属验电针形式 触碰式（直式）|挂钩式（弯钩式）

ZGD系列声光显示高压直流验电器专为地铁和轻轨在直流输配电线路和改备的验电。无论是白天或夜晚，室内变电所、站或室外架空线上，都能正确、可靠地为您工作服务。是地铁、轻轨运营系统必备的安全工具。

二、主要技术参数：

1、使用环境：

（一）环境温度：－25℃~+55℃

（二）湿度：20~96%

（三）使用场合：户内和户外无雨天气。

2、主要技术指标：

1、使用前应根据被验电气设备或线路的额定电压，选用同等级额定电压的验电器。

2、从袋内取出验电器，用清洁干燥软布擦干净。以防闪络和爬电现象。

3、验电器操作前应对验电器进行自检检查。其方法是按下自检开关，验电器应发出连续间断式声光报警信号。若自检时无声光报警时此验电器不能进行验电操作。

4、 拉出绝缘管，把接地铜线一头插在绝缘操作杆上端的插孔内，另一头接地就可以验电操作了。

5、为确保人身安全，在使用中应在同等级电压的带电设备上进行验电，正常方可使用。

6、操作人员必须将操作杆全部拉出到位，方可按有关规定顺序进行验电操作。

7、验电器如遇损坏，切勿擅自拆装处理。

8、验电器应存放在空气流通、环境干燥的专用地点。

四、更换电池方法：

打开后盖，取下旧电池，按电池极性换上新电池。

ZGD-2型0-2000V高压直流数显直流验电器

      ZGD系列数显直流验电器是用于测量轨交系统直流电压的安全检测工具，集数字电压表和声光验电器于一体，属于电阻性接触时验电器，分体结构，由验电指示器、限流杆、负极接地线、绝缘操作杆四部分构成。指示器采用单芯片ASIC厚模技术，匀电布线。操作杆采用高品质环氧树脂和高品质玻璃纤维。主要功能：被测设备电压显示，电池电压显示，声光报警指示。能够识别正负电，全回路自检，反应速度快，声光传输距离远，检测精度高，超强抗干扰。启动电压离散性小，超强绝缘，机械强度好。

二、 技术指标：

（1）研发、制造、检验参考标准：GB/T1402-2010轨道交通 牵引供电系统电压：DL/T 740-2014电容型验电器：GB26859-2011电力安全工作规程。

（2）使用环境：

表1

（4）限流杆、操作杆电气参数：

表2（说明：耐压试验以无击穿、无闪络、无发热为合格）

三、使用与操作：

（1）操作人员必须依据《电力安全工作规程》进行作业。

（2）使用前，应根据被验电气设备的额定电压，选用合适型号的验电器，并检查其外观良好。

（3）指示器的正极端连接到电阻杆的尾端，指示器的负极端上负极接地线。

（4）自检测试：按下开关键（Power）数显框应显示“0.00”然后再按下自检（Test）按钮，声光报警正常，数显液晶框会显示一个数值，比如“0.85”表示电池的电压为8.5V（显示电压小于5V时表示电池电量不足，需要更换新电池再使用。）此时负极接地夹接触顶部输电触针，（负极）反向指示灯蓝光会亮起，移开负极接地夹蓝灯熄灭，此为良品。

（5）在进行验电操作前，可使用配套的相应电压等级的“高压直流信号发生器（回路测试仪）”对该验电器进行完好性的验证合格后，方可进行验电操作，（替代规程种的到有点设备上试验）。

（6）将负极接地夹可靠的夹在负极钢轨或变电所负极母排上，验电器头接触被测试金属进行验电，验电器显示被测点当前电压，当被测电压绝对值达到启动电压时声光报警，蓝光亮起表示被测点为负极。

（7）在有电部位上进行验电测试，再到施工部位进行测试，然后回到有电部位上复测，以确保安全，不得以验电器的自检实验替代本项操作。

四、保养与实验：

（1）为保证人身和设备的安全，验电器必须根据《电力安全工作规程》规定的期限（周期为1年），定期进行预防性实验

（2）预防性实验前，应先进行外观检查，当发现验电指示器的外壳有缺损、绝缘杆有裂纹等明显缺陷时，不宜进行预防性实验，应及时送修或更换。

（3）验电器应做整体启动电压实验，其结果应符合表2的规定。

（4）验电器的绝缘杆应单独进行工频交流耐压实验，实验前应对绝缘杆的表面做清擦处理，然后按预防性实验标准进行耐压试验，以杆体无发热、闪络及击穿现象为合格。

（5）为确保验电操作的安全可靠，保障电网设备及验电操作人员的人身安全，验电器的正常使用寿命自出厂之日起，建议使用寿命为三年，最长不超过五年。
