大型地网测试仪

在线咨询:
产品说明

产品简介

      接地电阻测试仪是检验测量接地电阻的常用仪表,也是电气安全检查与接地工程竣工验收不可缺少的工具。对于大型地网,“接地电阻”呈现出较明显的“复数阻抗”性质,即包含电阻分量、电抗分量,所以应当采用“接地阻抗”的概念取代“接地电阻”。在电压等级较高的电力系统中,单相接地故障电流显著增大。新版DL/T475-2006《接地装置特性参数测量导则》规定了要测量“场区地表电位梯度”,“接触电压”,“跨步电压”等项目8100(3A)/8101(5A)大型地网接地电阻测试仪是测量接地装置特性参数的专用仪器。仪器采用变频抗干扰技术,能在变电站强干扰环境下准确测量。测量结果由大屏幕液晶显示,自带微型打印机可打印输出。适用于发电厂、变电站、配电站、建筑物等在建或运行接地系统的测试。

产品特点

 1)内外电源同时兼备(内电源1A—5A变频小电流技术加0A—50A工频大电流技术)

 2)GPS夹角定位

 3)向量分流测量

 4)所有地网测试项目功能全

 5)彩屏触摸版

技术参数

 ● 阻抗测量范围:1mΩ~1000Ω

 ● 分辨率:0.001Ω

 ● 测量误差:±(读数×2%+0.005Ω)抗工频50Hz 电压干扰能力:10V

 ● 测试电流波形:正弦波

 ● 测试电流频率:45Hz、55Hz 双频

 ● 输出电流:1A~5A

 ● 输出电压:400V

 ● 测量线要求: 电流线铜芯截面积≥1.5mm2

 ● 电压线铜芯截面积:≥1.0mm2

 ● 供电电源:AC220V±10%,50Hz

 ● 外形尺寸:440×350×210

 ● 仪器重量:10kg

 可供选择的规格型号

型号

参数

功能特点

8100A

3A/100V

 ◆ 地网接地电阻及阻抗

8102C

3A/200V

 ◆ 地网接地电阻及阻抗+电流桩+电压桩

8104E

5A/400V

 ◆ 以上功能+弧度+超前角度+土壤电阻率+导通

8105F

5A/400V

 ◆ 以上功能+跨步电压(选频电压表)

8106G

5A/400V

 ◆ 以上功能+跨步电压恒流定时输出+电场梯度

 ◆ 向量分流功能(可选)

 ◆ GPS夹角定位功能(可选)







8110A

10A

 ◆ 接地纯电阻、阻抗、电流桩、电压桩、导通、土壤电阻率测量、跨步电压、电位梯度测量

 ◆ 外配选频电压表测量跨步电压,接触电位

 ◆ 设置多种单频、双变频供选用

 ◆ 向量分流功能(可选)

 ◆ 内外电源功能(可选)

 ◆ GPS夹角定位功能(可选)

8120A

20A

8130A

30A

8140A

40A

8150A

50A

电压0-800V(定制)

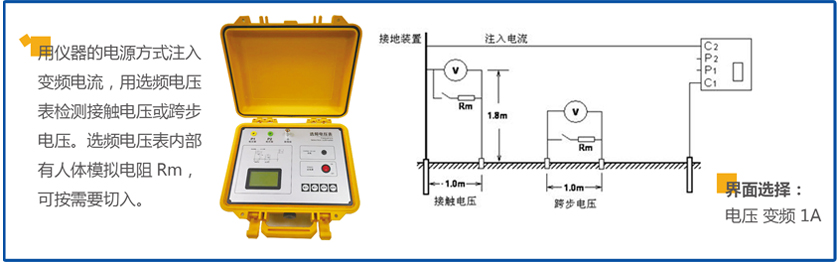

测量跨步电压和接触电压

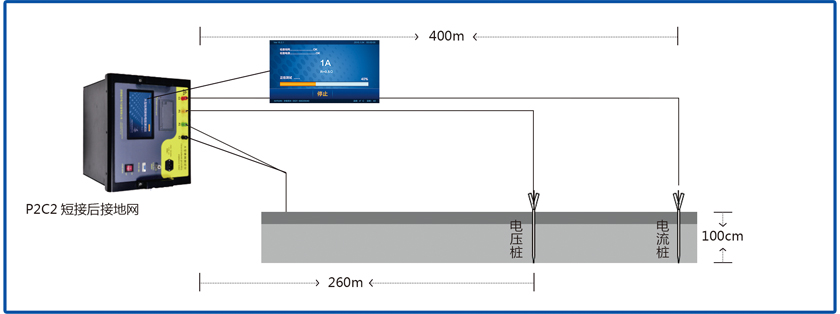

地网阻抗的常规接线图
