MTS-Z-5P便携式伺服加载装置

在线咨询:
产品说明

一、设备名称及型号

名称:便携式伺服测量装置   型号:MTS-Z-5P

二、设备介绍

便携式伺服测量装置采用MTS-K-2000控制,人机界面显示,伺服电机驱动,高强度的钢丝绳传动加载,精密负荷传感器信号测量。具有加载平稳,测量准确,控制响应迅速,及多种控制方式:负荷控制、位移(速度)控制等,具有满载保护,测试方法可编程,试台能自动或手动返回到试验前的初始位置(位移零点)等功能特点。

该装置适用于各种安全工具器(梯具、安全绳、安全带、脚手架等)便携式加载,通过试验软件进行拉伸、弯曲等力学性能试验。

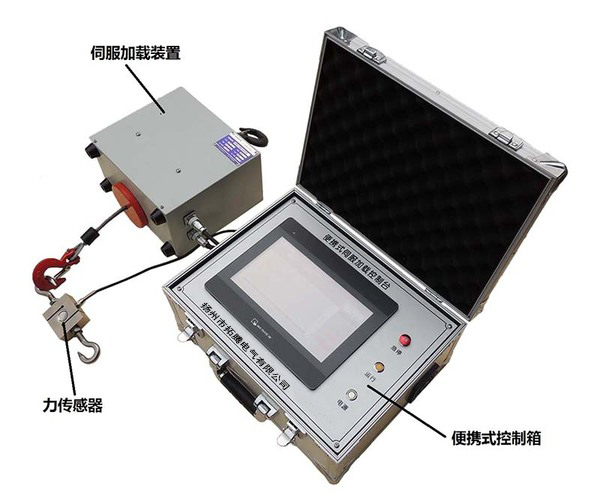

示意图(一)

三、主要特点

1、采用人机界面显示(11寸触摸屏),伺服电机驱动加载。

2、主机重量7kg以下,便于携带。

3、设备加载可靠运行平急,测量准确,控制响应迅速。

4、试验控制流程化设计,控制灵活多变

5、控制箱系统集成化程度高,操作便捷。

6、具有二种控制方式:负荷闭环控制、位移闭环控制。

四、技术指标

序号

名称

参数

1

试验力

5KN

2

准确度等级

0.5

3

示值相对误差

优于±0.5%

4

测量范围

1%~100%F.S.(全量程不分档)

5

分辨率

24

6

过载保护

105%过载保护

7

控制精度

优于±1%

8

最大位移

1500mm

9

位移分辨率

0.01m

10

位移控制精度(速度)

优于±0.5%

11

位移速度范围

0—999mm/min满负荷无极调速

12

电源

AC220V 500W  50Hz

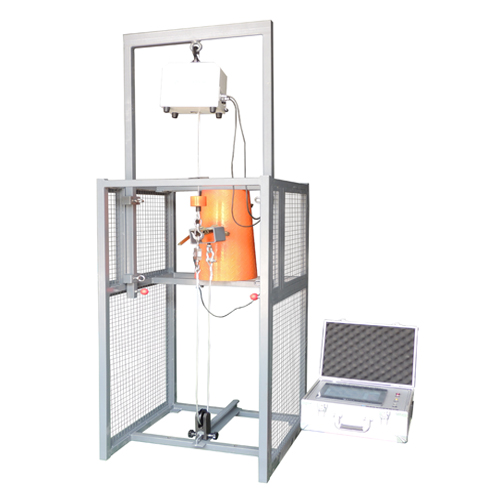

配置多功能试验加载架MTS-DGFJ- I型(可拆卸型)或MTS-DGFJ-II型(普通固定性可升降)力学测试与模拟MTS
