产品概述
CMER08依据《GBT 6568-2008 带电作业用屏蔽服装》中“3.4 衣料电阻 带电作业屏蔽服的衣料电阻是衣料表面一个环形面积内的直流电阻 值。此环形面积大小是直径为 114mm 的圆面积与直径为 44mm 的圆面 积之差值。此电阻值可反映导电材料的好坏和导电材料网状交叉点 接触电阻的大小，它是衡量屏蔽服衣料导电性能的一项重要指标。” 和“5.2.2 电阻 用于制作屏蔽服装的衣料，其电阻不得大于 800m Ω。”研制测试仪和测试电极。屏蔽服的衣料表面电阻直接决定了在 高电场强度区对人体静电防护的水平。屏蔽服在经汗蚀和洗涤后， 其电阻会发生改变，当超过一定值后防护效果会下降，不容许再使 用。本测量仪就是专用于带电作业屏蔽服衣料电阻测量设备，它参 照国标GB6568.2-2000<<带电作业用屏蔽服试验方法>>设计和制造。 它可以用于布料和服装等柔性表面材料的表面电阻值检查，是需要 有静电防护作业需求的带电作业班组必备设备。
本仪器与国家标准完全兼容，采用四电极结构，用电流 /电压 法，根据电极结构，测量出极间电阻。
本设备以 STM32 微处理器为核心，自动控制测量过程，采用大屏 幕液晶显示电阻值，可实现测试过程智能化。
二、性能特点
1、具有体积小，携带方便。
2、操作简单，精度高。
3、测试速度快，复测性好，读数直观。
4、仪器电源具有低电压、高电压保护功能。
三、技术特性
1、输出电流： 0.1A~2A（数字调节）
2、分辨率： 0.001Ω
3、量程： 0.1Ω～20Ω
4、准确度：0.5﹪±2 个字
5、工作温度：-20℃～40℃
6、相对湿度：≤80%RH，不结露
7、工作电源：AC 220V
四、操作说明
1. 依据《GB6568-2008 带电作业用屏蔽服装》“6.1.1.2.1”对布料 进行取样：在试品布上距布边至少 50mm 处剪取尺寸为 240mm×240mm 的方形试样，共计三块；
2.依据《GB6568-2008 带电作业用屏蔽服装》“6.1.1.2.3”进行样品 处理； 测试前准备好一块绝缘软垫，平铺在干净平整的桌面上。

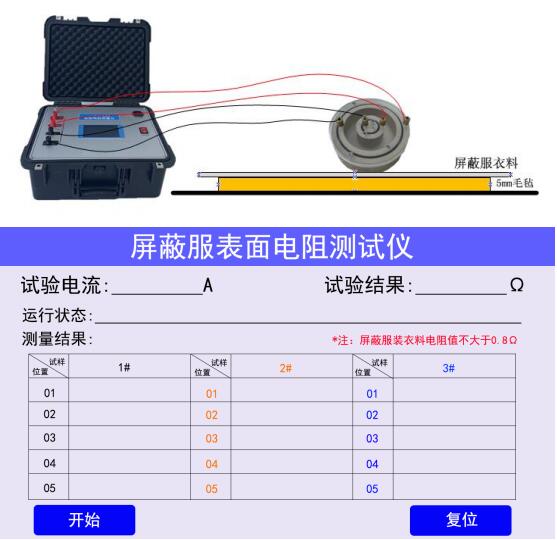

3.连接测试仪与测量电极之间的连接线，电极内、外两个圆电极为电 流端，中间两个圆电极为电压端；
4.将试样用绣花框绷平，以尽量减少试样折皱，然后放在光滑平整的 绝缘板上，绝缘板上垫有 5mm 的厚毛毡；
5.将测量电极放在试样上，使之接触良好，然后将附加重块 20kg 压 在电极上，此次测试仪显示测量的电阻值。
6.按步骤 5，分别在每块试样 5 个位置测试，3 块试样共测得 15 个数 据。
8. 在 3 块试样的 15 个试样数据中去掉读数值和读数值，取 中间的 13 个读数值的算术平均值作为衣料电阻值。
9. 测量完成后，应关掉电源。
附件清单
衣料电阻测量仪 1 台
测试电极 1 块 附加重块（选配） 2 块
包装箱 1 个
说明书 1 份
合格证 1 份
