智能柜体温湿度控制器使用说明
本控制器采用新微电脑芯片，数据采集及功能输出均由内部程序自动完成，因此程度简化了外围电路，增加了整个系统的稳定性。显示部分采用大屏幕蓝色背光液晶屏，内容显示醒目整体配合更显美观。
基本电气参数：
输入电压：AC220V &plun;20V
额定功率：≤3W
控制输出电流： 5A
显示控制范围：
内部湿度显示范围：30～95％RH,&plun;5％。
内部湿度控制范围：35～95％RH,&plun;5％。
内部温度显示范围 ：-9 ℃～80℃，&plun;1℃。
内部温度控制范围 ：4℃～40℃，&plun;1℃。
外部温度显示范围 ：-9 ℃～80℃，&plun;1℃。
外部湿度显示范围：30～95％RH,&plun;5％。
控制器正常工作环境：
环境温度：-5℃～60℃
环境湿度：85%RH以下
电源及功能输出接线方法：

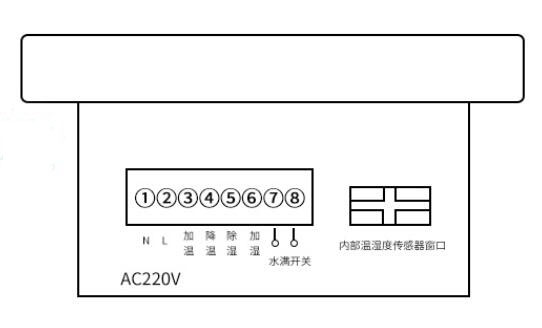

控制器输出接口形式有两种：一种为8芯航空插头；另一种为8脚5.08mm插拔接线端子排（本控制器通用型多为此种方式）。控制器背面右数：1脚为电源输入AC220V-N；2脚为电源输入AC220-L；3脚为加温烘干工作输出；4降温冷却工作输出；5脚为工作输出；6脚为加湿工作输出；7脚、8脚接水箱水满检测传感器。
控制器重量、外形及安装尺寸：
控制器净重：460g
显示屏尺寸：长110mm*宽78mm
外形尺寸：长140mm*宽117mm*厚66mm
安装开孔尺寸：长113mm*宽105mm

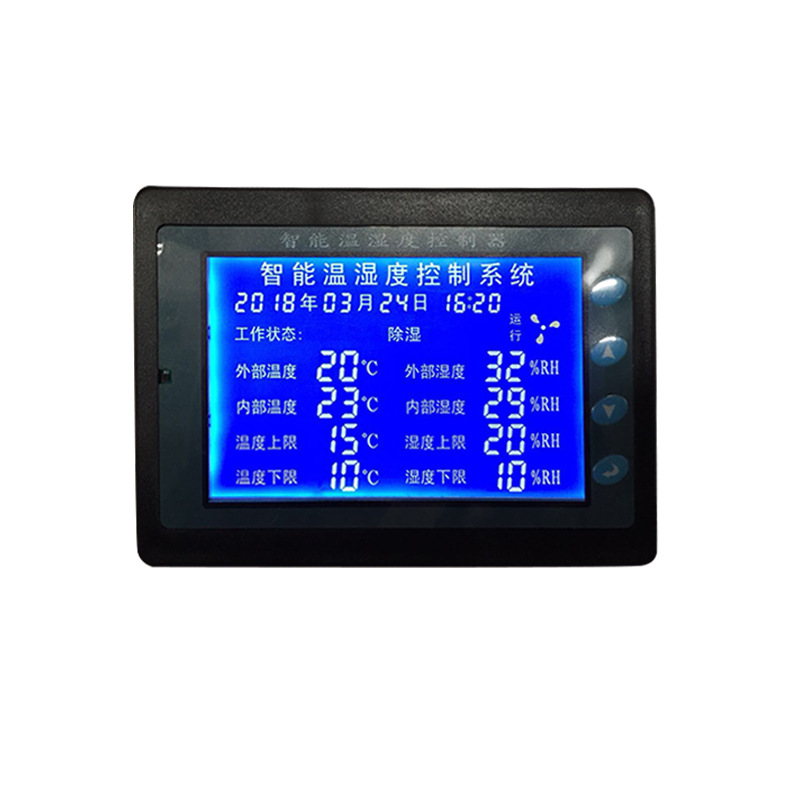

采用工业级5.7寸STN超亮蓝底白字，视角范围为150度，清晰显示数据
分辨率：温度1℃湿度1%RH
温控：-19℃～99℃湿度1～99%RH
精度:温度±0.5℃湿度±3%RH
温度保护：当温度超过42°C时，自动断开控制输出。
供电电压：AC220V/10A(阻性）
外形尺寸180*130开孔尺寸173*123
