适用范围
电力行业现场施工作业时，各类环境条件错综复杂，所需的作业器具运输和使用过程中杂乱堆放，导致手持式电动工具电源线受拉磨损而导致漏电，电源线连接处易脱落而使外壳带电，外壳破损导致带电部分裸露，导致触电事故的发生，为了更好的实现电力生产安全化、可靠化的要求，同时提高准确性与便携性，需要研究一种用于手持工电动工具电极快速布置及电极的自适应检测系统，以解决在以往检测过程中,电极布置的繁琐，检测过程过长的问题，达到一次快速装夹，快速检测的目的。
主要技术参数
1、长、宽、高：795*518*310mm
2、检测对像长、宽、高：400*350*100mm
3、夹持压力：2~5kPa
4、工作电压：直流12V/4A
5、精度等级：±5%rdg±5dgt
6、温度范围：-20~70℃
7、功率：50W
机构介绍

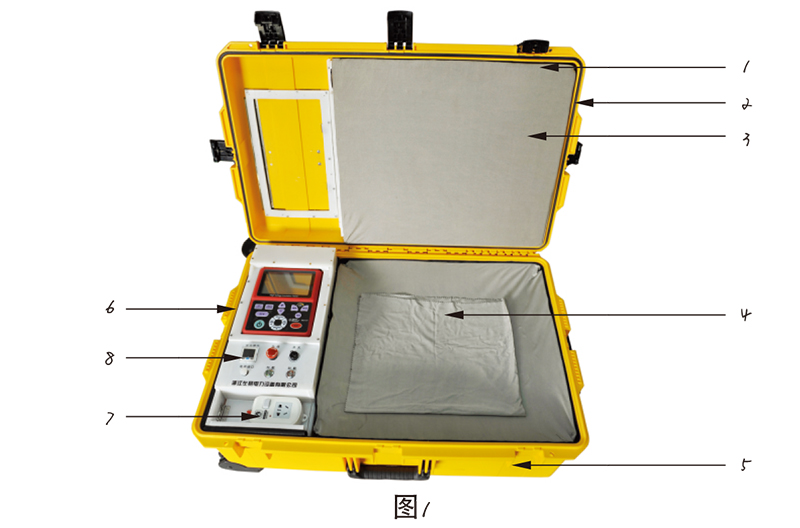

便携式手持电动工具绝缘电阻测试仪，主要包括导电海绵/海绵、框体、柔性电极（导电布）、气动执行机构、海绵、测试端子、控制部分等，（如图1所示）。
1-海绵；
2-框体上盖；
3-柔性电极（导电布）；
4-手持式电动工具位置；
5-框体下盖；
6-内部为气动执行机构；
7-测试端子；
8-控制部分。
试验仪箱体

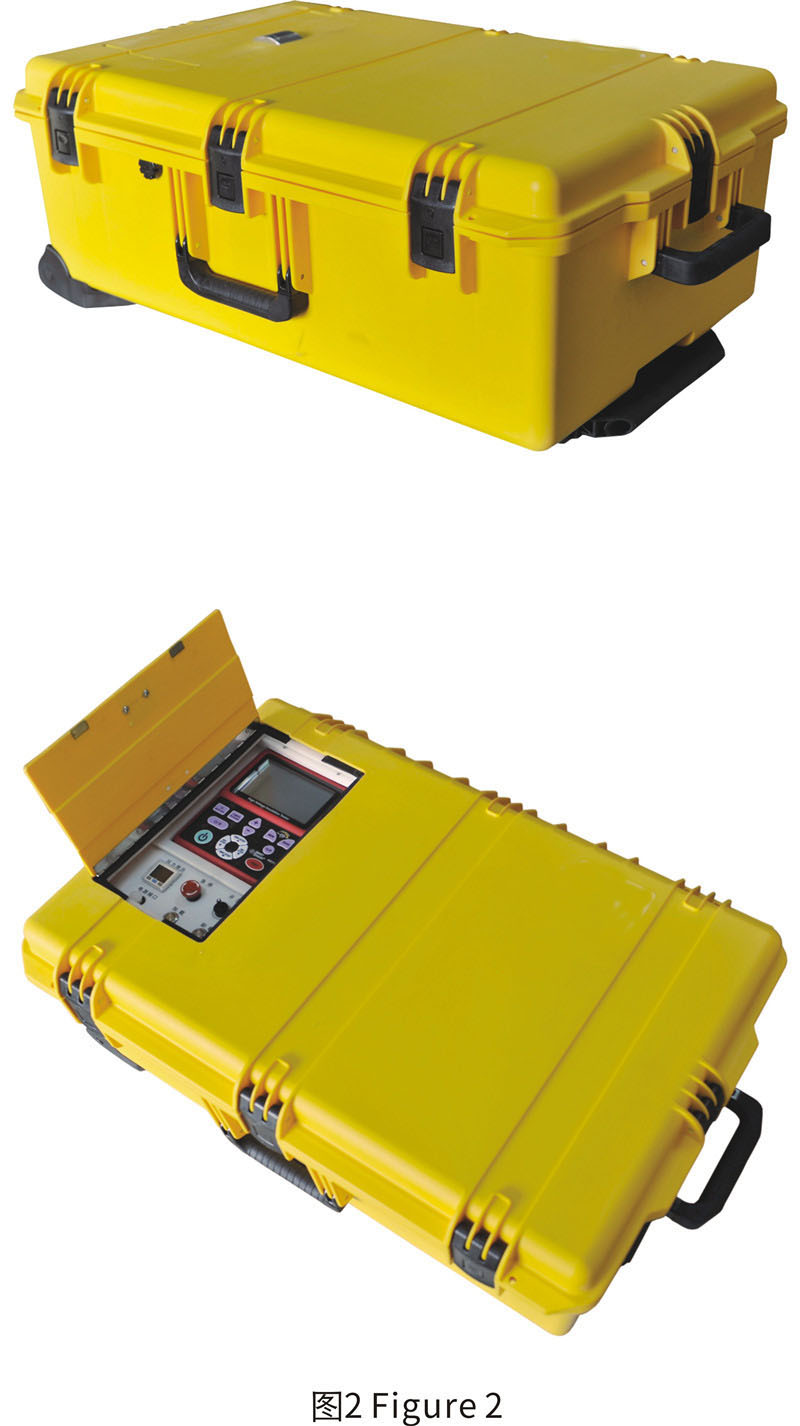

试验仪箱体超强坚固：选用最高品质原料制成，独特结构设计，更轻便，更坚固；超强锁扣：独特的超强锁扣，能有效抵御各种冲击，并且无论何种情况都能够轻松开启，方便自如；自动平衡内外压力差：采用高品质防水透气阀，自动调节箱内压力，从而使防爆箱在任何条件下都可以轻松的被打开，同时保持箱内干燥；极高的防潮防水性能，能有效防止水汽及粉尘进入，适合各种复杂工况。箱体的外形图如图2所示。
控制部分
试验仪的控制部分，主要用于设置与显示夹持压力，启动与停止压力的加载，绝缘电阻测试的等功能，主要由气泵、储气罐、升压模块、绝缘电阻测试仪、接口插座、压力开关、气动开关等组成。执行机构试验仪执行机构的功能是将控制部分输出的能量，通过气囊化能压力信号，将柔性电极（导电布）包裹的电动工具承受一定的压力，进行测量过程，执行机构主要由气囊、柔性电极（导电布）、海绵等组成。
电气控制
本试验仪的电气控制，采用按钮开关控制气泵的起停功能，压力开关控制系统压力的方式实现自动控制。
设备操作过程
1 设备上电，开启电源开关；
2 按压力开关的上下按键设置系统的压力值，一般设置在2~5kpa；
3 将被测试样的插头插到控制部分的测试插座上，将相应的弹性导电布包覆在试样表面上，然后将包覆了导电布的试样方置于压力加载仓中，并将盖合上并锁住；
4 点击控制部分上的加载按键，系统开始加载，达到系统设置的压力值，加载自动停止，系统会自动并保持当前的压力值；
5 打开绝缘电阻测试仪的电源开关，将测试电压设置在500V档位，按TIMER PI/DAR键设置定时时间，时间设置在1min这个时间点进行绝缘阻值的记录，设置好各档参数后按TEST进行绝缘电阻的测试；测试完毕后，记录绝缘电阻值；
6 按卸载按键，将系统内的压力值释放，当压力开关上显示的压力值为0 kpa时，将试验仪的锁扣打开，取出试样，并检查试验状态；
7 加载过程中如有特殊情况可以按急停按键中断加载，如在绝缘电阻测试过程中有特殊情况,可以再按TEST按键，中断测试
8 试验完成后，关闭电源并清理试验仪。
