1概述

带电检测和带电检修是电力系统近年来重点推行的发展方向，10~35kV系统带电作业采用绝缘隔避方式进行，所采用的安全防护器具主要有绝缘衣、绝缘裤、绝缘披肩、绝缘套袖等个人穿戴绝缘防护用品以及绝缘毯、遮蔽罩等绝缘隔离用品。这些防护用品是否有效直接威胁到操作人员的生命安全保障，因此对安全防护器具的检测显得尤为重要。

本绝缘服测试台专门为绝缘衣、绝缘裤、绝缘套袖等绝缘防护用品耐压试验特别设计，同时可以进行遮蔽罩耐压试验。绝缘衣等电极采用金属纤维混纺织物内衬阻燃海绵具制成，具有良好的导电性，和试品便于紧密结合同时避免了采用金属电极易于对试品产生划伤损坏。本测试台适用于电科院、电力系统带电作业班等单位使用。

2试验布置示意图

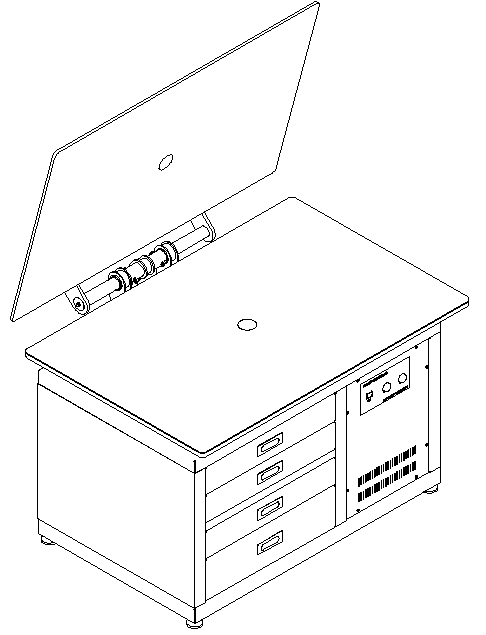

图1  绝缘服测试台布置示意图

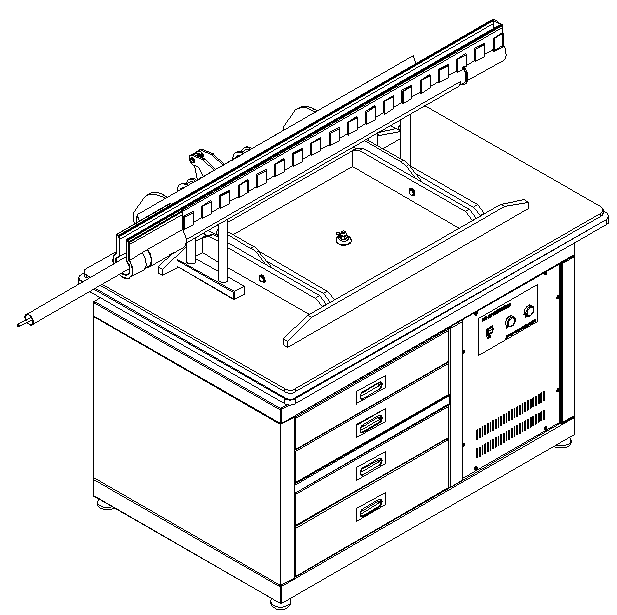

图2 遮蔽罩测试示意图

3操作方法

1测试前准备

将测试台接地端用专用接地线连接至接地点，并保证连接可靠。

将测试台电源线连接AC220V电源。

2绝缘服测试电极

测试电极采用导电布制作，按照绝缘服、绝缘套袖、绝缘披肩、绝缘裤、绝缘毯的形状，分别制作内外电极。测试时，内电极置于试品内部，利用专用高压导线与内电极可靠接触连接高压;外电极包裹在试品外表面;再将用内外电极包裹好的试品平放在测试平台中央，平台上盖闭合后外电极与平台上、下接地电极接通。

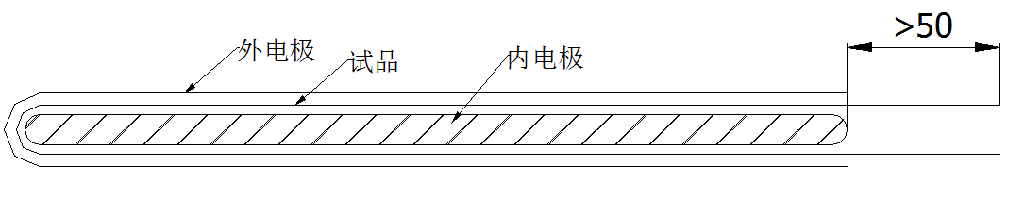

图3 电极包裹示意图

注意:1.绝缘服、绝缘裤的耐压测试应按照部位分次进行。

     2.内、外电极应与试品边缘距离大于50mm。

3.绝缘服身体部位测试应按图4布置电极，并将测试台上盖接地线拆除。

4.在绝缘服等导电布电极上少量喷水，便于电极散热降温。

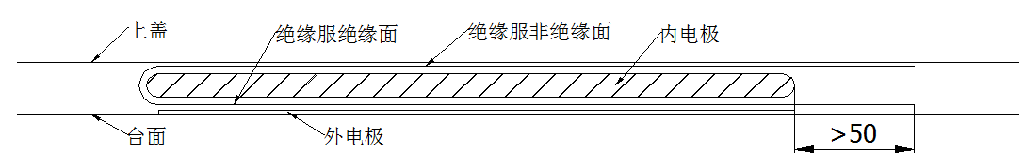

图4 绝缘服身体部位测试示意图

3绝缘服类耐压测试

1接通测试台电源，打开电源开关，按下开启键，台面上盖开启。

2将被试品用合适的内外电极包裹好，平放在测试平台中央。

3将高压导线一端的电极与内电极可靠接触。

4按下闭合键，台面上盖闭合。

5内外电极之间按照试验要求施加高压进行耐压测试。

6试验完毕后，按下开启键打开上盖取出试品。

4遮蔽罩耐压测试

进行本项试验时，应闭合测试台台面上盖。

1试验接线

将遮蔽罩测试支架置于测试台上，遮蔽罩测试支架接地端与测试台接地端连接;将合适长度的高压电极穿入遮蔽罩内，注意高压电极绝缘部分应没入遮蔽罩50mm，遮蔽罩边缘与测试支架金属边缘距离50mm，高压电极金属部分全部进入遮蔽罩，如图5。高压电极导电端接高压。

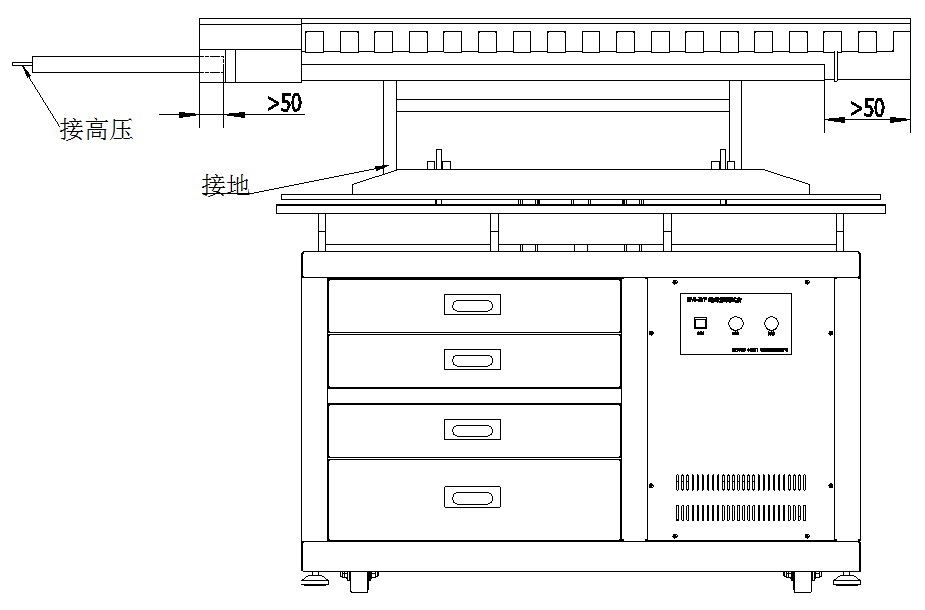

图5 遮蔽罩测试接线示意图

2试验操作

进行本项测试时，闭合台面上盖，测试台只做平台使用，接线完成后，外施高压进行测试，本测试台无需操作。

4装箱清单

1.HVI-JYF绝缘服测试台                   1台

2.绝缘服衣袖测试电极(内、外电极)       1套

3.绝缘披肩测试电极(内、外电极)         1套

4.绝缘服胸部测试电极(内电极)           1套

5.绝缘毯测试电极 (内、外电极)          2套

6.绝缘裤测试电极(内、外电极)           1套

7.遮蔽罩测试支架                         1套

8.遮蔽罩测试电极                         3根

9.专用接地线(4mm2*5m)                1条

10.备用保险                              2只

11.绝缘服高压电极(铜箔30*100mm)      1pcs
